Bộ pin khẩn cấp LED 15W IP40, bộ điện khẩn cấp cho đèn panic, bộ điện khẩn cấp LED cho đèn âm trần

Mô tả sản phẩm

kích thước khác nhaukích thước khác nhau

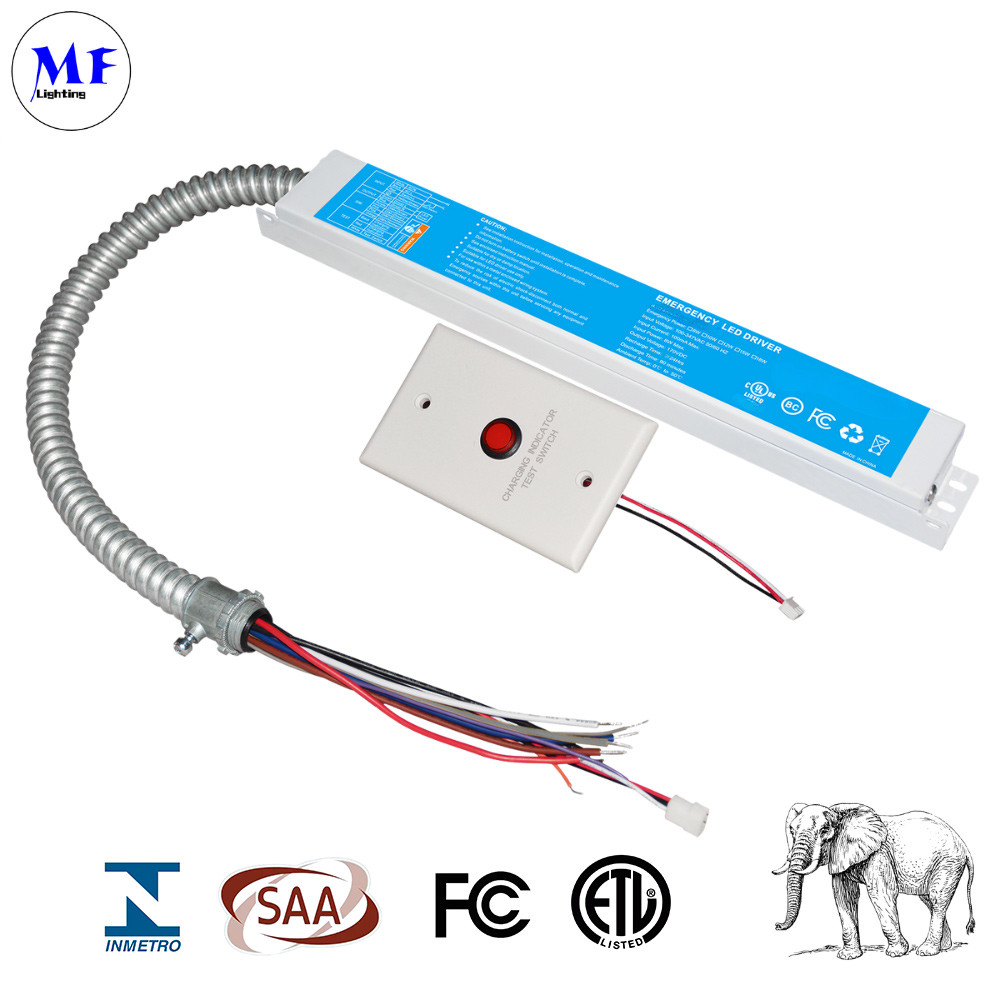

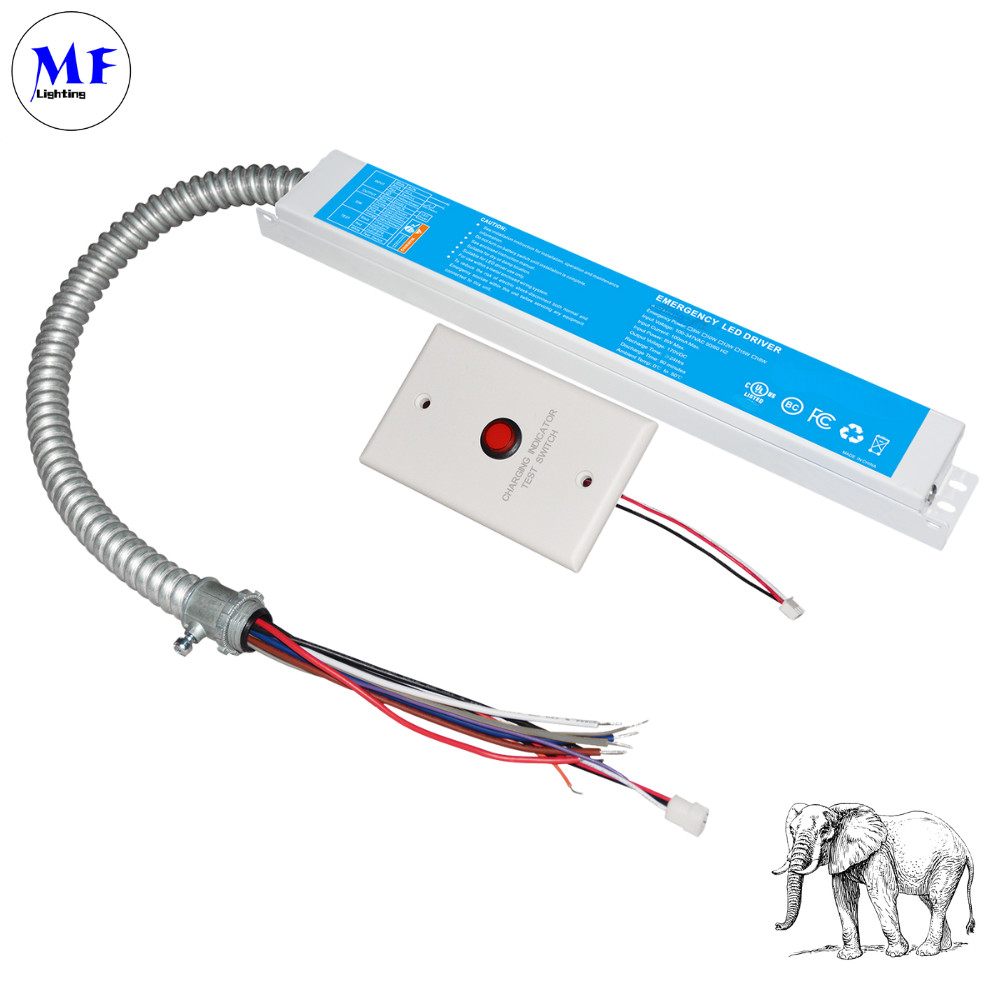

 Bộ Chấn Lưu Đèn Khẩn Cấp LED IP40 15W được UL Liệt Kê cho Đèn Trần

mô tả sản phẩm

Mô tả

Bộ Chấn Lưu Khẩn Cấp LED MF-EM-xxW-170 là một giải pháp nguồn dự phòng đáng tin cậy và linh hoạt được thiết kế để duy trì ánh sáng trong trường hợp mất điện AC. Tuân thủ các tiêu chuẩn UL924 và CSA C22.2 NO.141, nó cung cấp nguồn khẩn cấp từ 15W đến 40W với đầu ra DC 170V ổn định, được cung cấp bởi pin Li-ion có tuổi thọ cao, cung cấp thời gian hoạt động 90 phút. Bộ điều khiển có chức năng tự kiểm tra, thực hiện các bài kiểm tra tự động 30 giây hàng tháng và các bài kiểm tra xả hàng năm đầy đủ để đảm bảo độ tin cậy của hệ thống. Nó hỗ trợ nhiều tùy chọn điều khiển, bao gồm làm mờ 0-10V, bộ điều chỉnh độ sáng TRIAC và hoạt động dựa trên cảm biến (DC12V/AC120V), làm cho nó có thể thích ứng với nhiều thiết lập ánh sáng khác nhau. Với dải điện áp đầu vào rộng (100-347V AC), bảo vệ quá nhiệt và bảo hành 5 năm, nó được chế tạo để có độ bền và an toàn. Thiết kế nhỏ gọn (12,01" × 2,36" × 1,57"), nó lý tưởng cho các ứng dụng thương mại, công nghiệp và dân dụng, nơi ánh sáng khẩn cấp là điều cần thiết.


Ưu điểm:

Tuân thủ Quy định
Được chứng nhận UL924 & CSA C22.2 NO.141 cho Hoa Kỳ/Canada, đảm bảo an toàn và độ tin cậy trong các ứng dụng chiếu sáng khẩn cấp.
Dải công suất rộng
Cung cấp đầu ra khẩn cấp 15W-40W với 170V DC, hỗ trợ nhiều tải chiếu sáng khác nhau cho mục đích sử dụng thương mại/dân dụng.
Tự kiểm tra thông minh
Tự động thực hiện các bài kiểm tra xả hàng tháng 30 giây và hàng năm đầy đủ, chủ động phát hiện các sự cố về hệ thống hoặc pin.
Khả năng tương thích đa điều khiển
Hoạt động với bộ điều chỉnh độ sáng 0-10V, bộ điều chỉnh độ sáng TRIAC và cảm biến DC12V/AC120V để tích hợp ánh sáng linh hoạt.
Pin dự phòng mạnh mẽ
Pin Li-ion cung cấp thời gian hoạt động 90 phút với thời gian sạc lại 24 giờ, cộng với bảo vệ quá nhiệt để đảm bảo an toàn.
Nhỏ gọn & Bền bỉ
Thiết kế tiết kiệm không gian (12,01"×2,36"×1,57") với bảo hành 5 năm, được chế tạo để hoạt động lâu dài trong điều kiện khắc nghiệt.

Tính năng
Được UL Liệt Kê cho Hoa Kỳ và Canada
Được liệt kê theo UL924 và được thử nghiệm theo CSA C22.2 NO.141 Lắp đặt tại hiện trường hoặc tại nhà máy
Đầu ra điện áp cao
Tiêu thụ năng lượng thấp Tuân thủ CEC
Công suất đầu ra không đổi
Tự kiểm tra
Pin: bảo vệ quá nhiệt


Thông số kỹ thuật

Tự kiểm tra

Điện áp đầu vào	100~347Vac,50/60Hz
Dòng điện đầu vào	Tối đa 200mA.
Định mức công suất đầu vào	Tối đa 12W.
Điện áp đầu ra
Công suất khẩn cấp	Li-ion 2500mAh-14.8V
Thời gian sạc lại	24 giờ
Thời gian xả	90 phút
Pin	Li-ion 2500mAh-14.8V
Bảo hành	5 năm
Nhiệt độ môi trường	32~122 F(0....+50 ºC)
Trọng lượng	3,66 lbs(1,4kg)
Cấp IP	IP40

Tự kiểm traTự kiểm tra

VẬN HÀNH (TRẠNG THÁI CHỈ BÁO)	Nhận xét
Đèn đỏ sáng liên tục	Hệ thống OK/AC OK
Đèn đỏ nhấp nháy (1 giây bật, 1 giây tắt, lặp lại)	Bộ biến tần vi mô dự phòng đang hoạt động ở chế độChế độ khẩn cấp
Đèn đỏ nhấp nháy (0,5 giây bật, 0,5 giây tắt, lặp lại)	Không phát hiện pin, kiểm tra kết nối pinNút kiểm tra
0S

Tự kiểm trakích thước khác nhaukích thước khác nhau

​

Tự kiểm tra

Đầu ra	Điện áp              Khẩn cấp	Công suất Pin	Loại MF-EM-15W-170
170Vdc	15W 15W	Li-ion 2500mAh-14.8V	MF-EM-25W-170
25W		Li-ion 4400mAh-14.8V	MF-EM-30W-170
30W		Li-ion 5200mAh-14.8V	MF-EM-40W-170
40W		Li-ion 5000mAh-18.5V	​

Tự kiểm tra

Tự kiểm tra Chứa một mạch điều khiển/giám sát sẽ thực hiện kiểm tra xả 30 giây mỗi tháng và kiểm tra xả một lần một năm. Tại thời điểm này, thiết bị mô phỏng sự cố mất điện AC và tự động chuyển sang chế độ khẩn cấp. Trong quá trình kiểm tra định kỳ, thiết bị sẽ theo dõi hoạt động của tải LED, điện áp pin và thời lượng khẩn cấp, nếu thiết bị phát hiện bất kỳ sự cố nào, đèn báo sẽ nhấp nháy nhanh
Sơ đồ đấu dây

Kết nối AC cơ bản

Hiển thị đấu dây cơ bản để đầu vào nguồn AC trực tiếp (100-347V) cho bộ điều khiển khẩn cấp
Bao gồm các kết nối trung tính (AC-N) và đường dây (AC-L) với nối đất thích hợp
Tích hợp hệ thống bộ điều chỉnh độ sáng 0-10V
Minh họa kết nối với trình điều khiển LED có thể điều chỉnh độ sáng 0-10V
Chi tiết đấu dây cho các đường điều khiển dim+ (tím) và dim- (hồng)
Duy trì chức năng khẩn cấp trong khi cho phép điều khiển làm mờ
Khả năng tương thích với bộ điều chỉnh độ sáng TRIAC
Thể hiện đấu dây cho các hệ thống làm mờ cắt pha (TRIAC)
Hiển thị kết nối thích hợp của dây nóng (đen), tải (đỏ) và trung tính (trắng) của bộ điều chỉnh độ sáng
Bao gồm các yêu cầu nối đất để giảm tiếng ồn
Thiết lập điều khiển công tắc tường
Cung cấp cấu hình đấu dây điều khiển bật/tắt đơn giản
Duy trì khả năng hoạt động khẩn cấp
Hiển thị đấu dây chân công tắc thích hợp để vận hành đáng tin cậy
Tích hợp cảm biến DC12V
Chi tiết kết nối cảm biến điện áp thấp (12V DC)
Minh họa đấu dây nguồn cảm biến và giao diện điều khiển làm mờ
Hiển thị duy trì chức năng chiếu sáng khẩn cấp
Ứng dụng cảm biến AC120V
Bao gồm cài đặt cảm biến điện áp đường dây
Thể hiện đấu dây tải cảm biến thích hợp
Bao gồm bảo vệ mạch hoạt động khẩn cấp
Đo lường

Ứng dụng

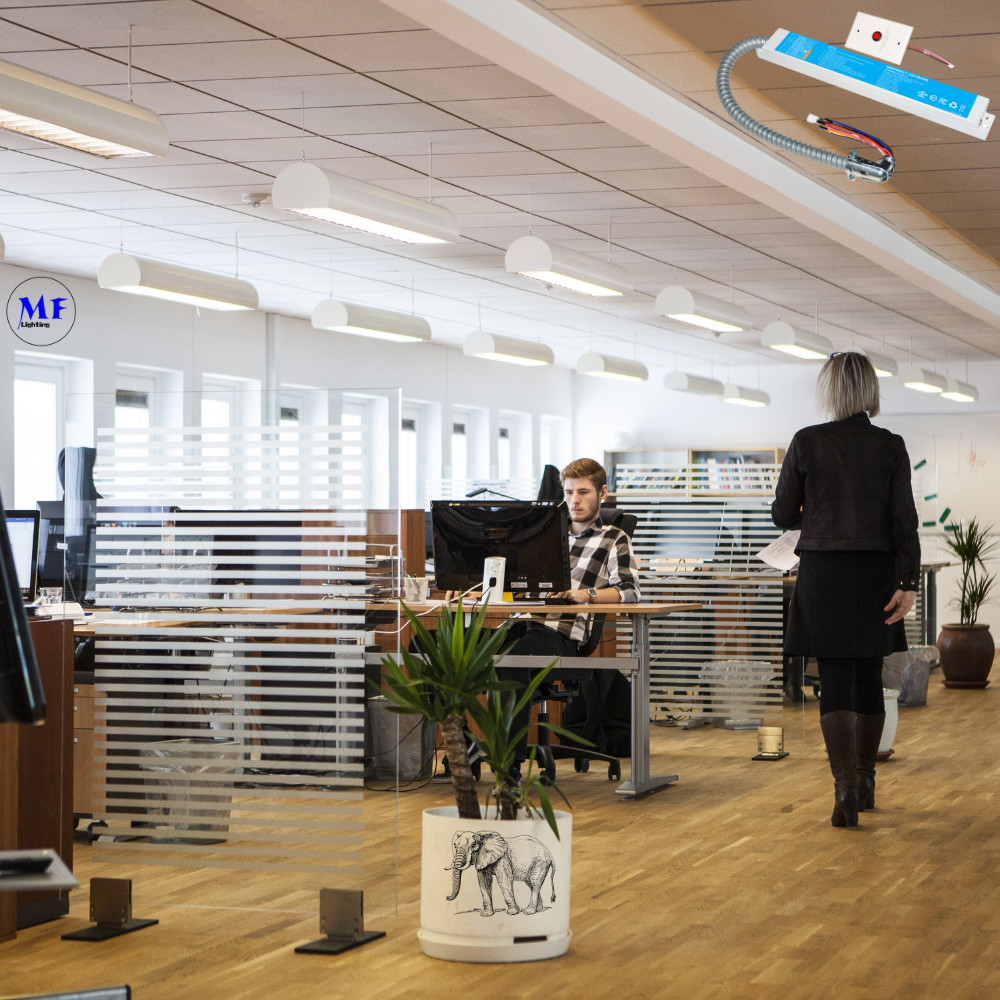

1. Tòa nhà thương mại & văn phòng

Tình huống: Chiếu sáng khẩn cấp trong hành lang, cầu thang và biển báo thoát hiểm.
Cấu hình: Thông thường sử dụng Sơ đồ 2 (Công tắc tường) hoặc Sơ đồ 4 (Công tắc tường không thể điều chỉnh độ sáng) để điều khiển bật/tắt đơn giản.
Tại sao? Đảm bảo tuân thủ các quy định an toàn (UL924) trong khi vẫn duy trì ánh sáng trong khi mất điện.
2. Cửa hàng bán lẻ & Phòng trưng bày
Tình huống: Chiếu sáng LED có thể điều chỉnh độ sáng để có được không gian xung quanh có thể điều chỉnh.
Cấu hình: Sử dụng Sơ đồ 1 (Bộ điều chỉnh độ sáng 0-10V) hoặc Sơ đồ 5 (Cảm biến DC12V) để điều khiển làm mờ mượt mà.
Tại sao? Cho phép điều chỉnh độ sáng trong khi đảm bảo chức năng chiếu sáng khẩn cấp.
3. Rạp hát, Khách sạn & Nhà hàng
Tình huống: Chiếu sáng theo tâm trạng với pin dự phòng khẩn cấp.
Cấu hình: Sử dụng Sơ đồ 3 (Bộ điều chỉnh độ sáng TRIAC) để tương thích với làm mờ cắt pha.
Tại sao? Hỗ trợ bộ điều chỉnh độ sáng tường truyền thống trong khi cung cấp pin dự phòng khẩn cấp.
4. Cơ sở công nghiệp & nhà kho
Tình huống: Chiếu sáng cao tầng với hoạt động khẩn cấp.
Cấu hình: Sử dụng Sơ đồ 6 (Cảm biến AC120V) để chiếu sáng kích hoạt bằng chuyển động.
Tại sao? Nâng cao hiệu quả sử dụng năng lượng với điều khiển cảm biến trong khi đáp ứng các yêu cầu an toàn.
5. Nhà ở & Nhà thông minh
Tình huống: Chiếu sáng khẩn cấp trong hành lang hoặc các khu vực quan trọng.
Cấu hình: Sử dụng Sơ đồ 2 (Công tắc tường) hoặc Sơ đồ 5 (Cảm biến DC12V) để tự động hóa.
Tại sao? Cung cấp sự tích hợp liền mạch với hệ thống chiếu sáng gia đình trong khi đảm bảo an toàn.
