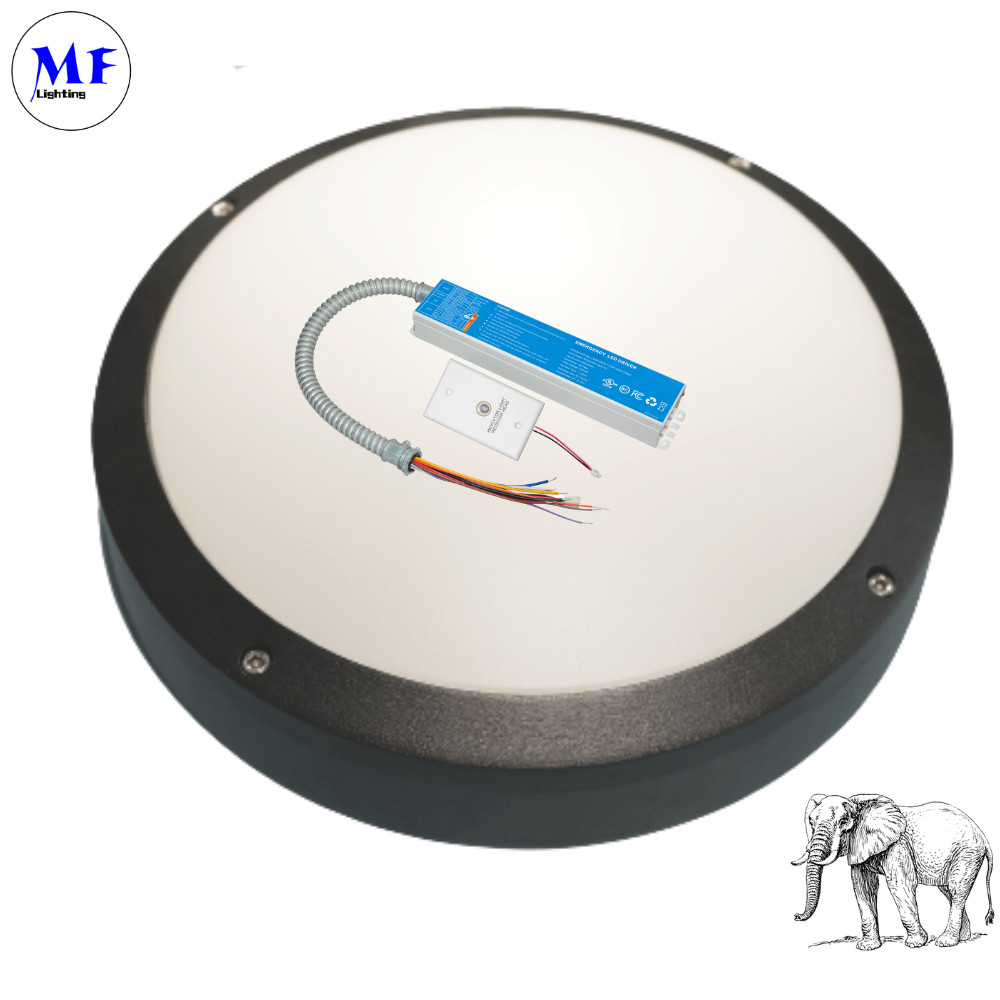

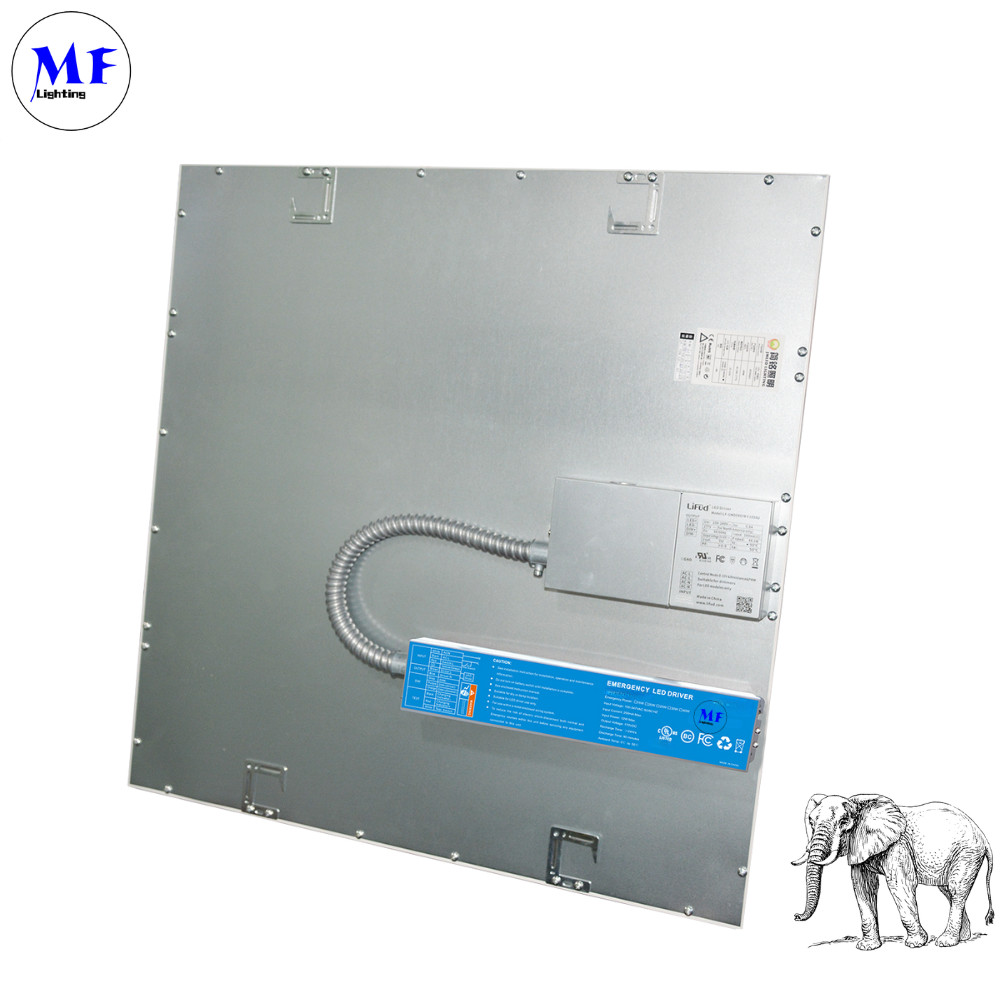

IP40 15W Đèn hoảng loạn Ballast UL Danh sách điều khiển khẩn cấp LED cho đèn trần

Mô tả sản phẩm

IP40 15W Đèn hoảng loạn Đèn nhựa UL liệt kê Động cơ khẩn cấp LED cho đèn trần

Mô tả sản phẩm

Mô tả

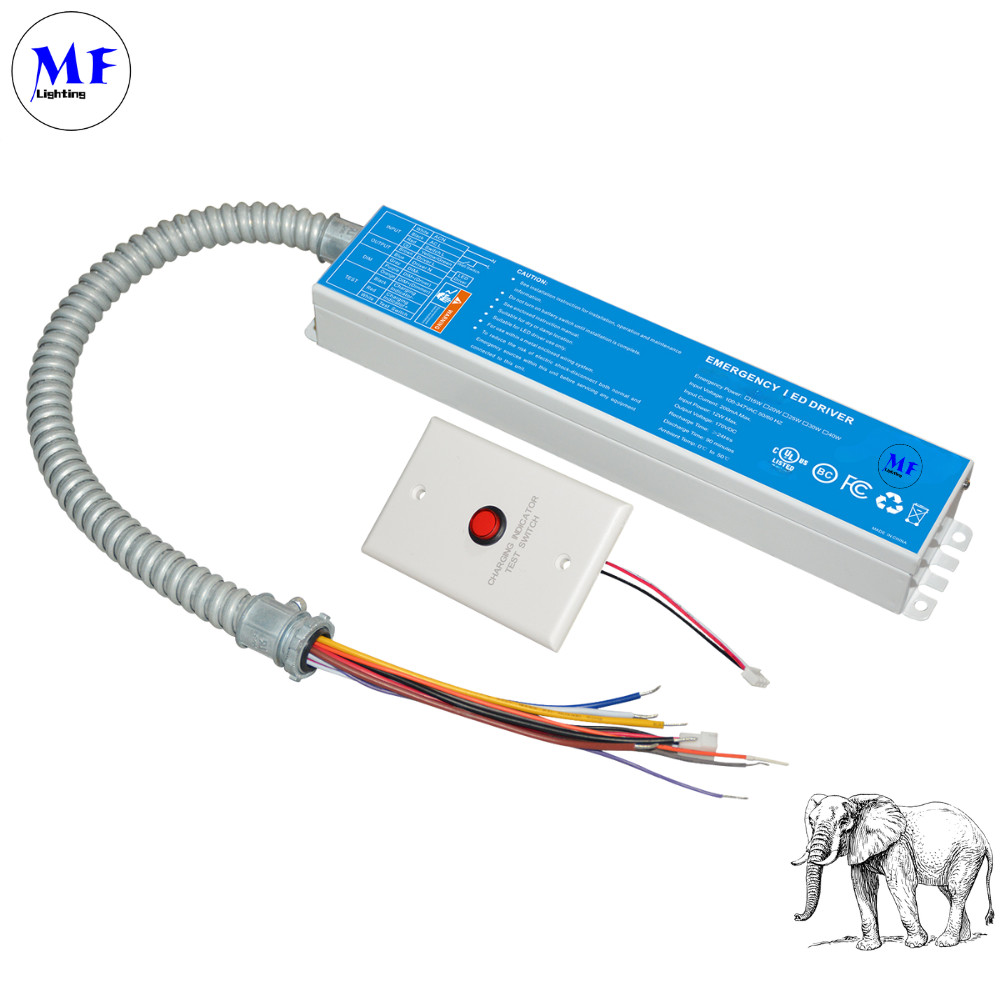

Máy điều khiển khẩn cấp MF-EM-xxW-170 LED là một giải pháp cung cấp điện dự phòng đáng tin cậy và linh hoạt được thiết kế để duy trì ánh sáng trong thời gian mất điện AC. Phù hợp với tiêu chuẩn UL924 và CSA C22.2 NO.141,nó cung cấp điện khẩn cấp từ 15W đến 40W với đầu ra DC 170V ổn định, được cung cấp bởi pin Li-ion lâu dài cung cấp thời gian hoạt động 90 phút.thực hiện các thử nghiệm hàng tháng tự động 30 giây và các thử nghiệm xả đầy đủ hàng năm để đảm bảo độ tin cậy của hệ thốngNó hỗ trợ nhiều tùy chọn điều khiển, bao gồm làm mờ 0-10V, làm mờ TRIAC và hoạt động dựa trên cảm biến (DC12V / AC120V), giúp nó thích nghi với các thiết lập ánh sáng khác nhau.Với phạm vi điện áp đầu vào rộng (100-347V AC), bảo vệ nhiệt độ cao, và bảo hành 5 năm, nó được xây dựng cho độ bền và an toàn.và các ứng dụng dân cư nơi ánh sáng khẩn cấp là điều cần thiết.


Ưu điểm:

Tuân thủ quy định
UL924 & CSA C22.2 NO.141 được chứng nhận cho Hoa Kỳ / Canada, đảm bảo an toàn và độ tin cậy trong các ứng dụng chiếu sáng khẩn cấp.
Phạm vi công suất rộng
Cung cấp đầu ra khẩn cấp 15W-40W với 170V DC, hỗ trợ tải trọng chiếu sáng đa dạng cho sử dụng thương mại / dân cư.
Kiểm tra bản thân một cách khôn ngoan
Tự động thực hiện 30 giây mỗi tháng và đầy đủ mỗi năm kiểm tra xả, chủ động phát hiện hệ thống hoặc pin vấn đề.
Khả năng tương thích đa điều khiển
Hoạt động với các bộ làm bóng 0-10V, bộ làm bóng TRIAC và cảm biến DC12V / AC120V để tích hợp ánh sáng linh hoạt.
Lưu trữ pin mạnh mẽ
Pin Li-ion cung cấp thời gian hoạt động 90 phút với sạc lại 24 giờ, cộng với bảo vệ nhiệt độ cao cho an toàn.
Gắn gọn và bền
Thiết kế tiết kiệm không gian (12.01 "× 2.36" × 1.57") với bảo hành 5 năm, được xây dựng để hoạt động lâu dài trong điều kiện khắc nghiệt.

Đặc điểm
UL Danh sách cho chúng tôi và Canada
Danh sách theo UL924 và được thử nghiệm theo CSA C22.2 NO.141 Thiết lập ngoài trời hoặc nhà máy
Điện áp cao
Phù hợp với CEC tiêu thụ năng lượng thấp
Năng lượng đầu ra không đổi
Kiểm tra bản thân
Pin: bảo vệ nhiệt độ quá cao


thông số kỹ thuật

​

Điện áp đầu vào	100~347Vac,50/60Hz
Dòng điện đầu vào	200mAmax.
Đánh giá công suất đầu vào	12W tối đa.
Điện áp đầu ra	170Vdc
Năng lượng khẩn cấp	15W
Thời gian sạc	24h
Thời gian giải phóng	90 phút
Pin	Li-ion 2500mAh-14.8V
Bảo hành	5 năm
Nhiệt độ môi trường	32~122 F ((0....+50 oC)
Trọng lượng	3.66 lbs ((1.4kg)
IP	IP40

​​

Hoạt động (định trạng chỉ số)	Nhận xét
Đỏ rắn ON	Hệ thống OK/AC OK
Đỏ nhấp nháy (1s on, 1s off, đi xe đạp)	Máy biến tần dự phòng hoạt động trongChế độ khẩn cấp
Đỏ nhấp nháy (0.5s on, 0.5s off, đi xe đạp)	Pin không được phát hiện, kiểm tra pinkết nối
Nút kiểm tra
0S
0S

​

Kích thước khác nhau

​

Mô hình số.	Sản lượng Điện áp	Tình huống khẩn cấp Sức mạnh	Pin Loại
MF-EM-15W-170	170Vdc	15W	Li-ion 2500mAh-14.8V
MF-EM-25W-170		25W	Li-ion 4400mAh-14.8V
MF-EM-30W-170		30W	Li-ion 5200mAh-14.8V
MF-EM-40W-170		40W	Li-ion 5000mAh-18.5V

​

​Kiểm tra bản thân
Nó chứa một mạch điều khiển / giám sát mà sẽ thực hiện một thử nghiệm xả 30 giây một lần mỗi tháng và một thử nghiệm xả một lần mỗi năm.đơn vị mô phỏng một sự cố điện AC và tự động chuyển sang chế độ khẩn cấpTrong quá trình thử nghiệm thông thường, đơn vị sẽ theo dõi hoạt động của tải LED, điện áp pin, và thời gian khẩn cấp, nếu đơn vị phát hiện bất kỳ vấn đề, chỉ số sẽ nhấp nháy nhanh chóng

Biểu đồ dây chuyền

Kết nối AC cơ bản
Hiển thị hệ thống dây điện cơ bản cho đầu vào điện AC trực tiếp (100-347V) cho trình điều khiển khẩn cấp
Bao gồm các kết nối trung tính (AC-N) và đường dây (AC-L) với nối đất thích hợp
Tích hợp hệ thống làm mờ 0-10V
minh họa kết nối với các trình điều khiển LED có thể tắt 0-10V
Chi tiết dây dẫn cho đường điều khiển dim+ (màu tím) và dim- (màu hồng)
Duy trì chức năng khẩn cấp trong khi cho phép điều khiển làm mờ
Khả năng tương thích với Triac Dimmer
Hiển thị dây dẫn cho các hệ thống làm mờ cắt pha (TRIAC)
Hiển thị kết nối chính xác của các dây nóng mờ (đen), tải (màu đỏ), và trung tính (màu trắng)
Bao gồm các yêu cầu nối đất để giảm tiếng ồn
Thiết lập điều khiển công tắc tường
Cung cấp cấu hình dây dẫn điều khiển on / off đơn giản
Duy trì khả năng hoạt động khẩn cấp
Hiển thị dây dẫn chân chuyển đổi thích hợp cho hoạt động đáng tin cậy
Tích hợp cảm biến DC12V
Chi tiết kết nối cảm biến điện áp thấp (12V DC)
minh họa cảm biến điện dây dẫn và điều khiển độ mờ giao diện
Hiển thị bảo trì chức năng chiếu sáng khẩn cấp
Ứng dụng cảm biến AC120V
Bao gồm lắp đặt cảm biến điện áp đường dây
Chứng minh hệ thống dây dẫn tải cảm biến đúng
Bao gồm bảo vệ mạch hoạt động khẩn cấp

Hành động

Ứng dụng

1Tòa nhà thương mại và văn phòng
Tình huống: Ánh sáng khẩn cấp trong hành lang, cầu thang và dấu hiệu ra ngoài.
Cấu hình: Thông thường sử dụng Sơ đồ 2 (Bật tường) hoặc Sơ đồ 4 (Bật tường không giảm độ) để điều khiển bật / tắt đơn giản.
Tại sao? Đảm bảo tuân thủ các quy định an toàn (UL924) trong khi duy trì ánh sáng trong thời gian mất điện.
2. Cửa hàng bán lẻ và phòng trưng bày
Kịch bản: Ánh sáng LED có thể tắt để điều chỉnh môi trường.
Cấu hình: Sử dụng Sơ đồ 1 (0-10V Dimmer) hoặc Sơ đồ 5 (DC12V Sensor) để điều khiển làm mờ mượt.
Cho phép điều chỉnh độ sáng trong khi đảm bảo chức năng chiếu sáng khẩn cấp.
3. Nhà hát, Khách sạn & Nhà hàng
Kịch bản: Ánh sáng tâm trạng với hỗ trợ khẩn cấp.
Cấu hình: Sử dụng Sơ đồ 3 (TRIAC Dimmer) để tương thích làm mờ cắt pha.
Nó hỗ trợ các bộ làm tối tường truyền thống trong khi cung cấp nguồn dự phòng.
4Các cơ sở công nghiệp và kho
Kịch bản: Ánh sáng cao với hoạt động khẩn cấp.
Cấu hình: Sử dụng Sơ đồ 6 (Cảm biến AC120V) cho ánh sáng kích hoạt động.
Tăng hiệu quả năng lượng với điều khiển cảm biến trong khi đáp ứng các yêu cầu an toàn.
5. Nhà ở & Nhà thông minh
Kịch bản: Ánh sáng khẩn cấp trong hành lang hoặc các khu vực quan trọng.
Cấu hình: Sử dụng Sơ đồ 2 (Bật tường) hoặc Sơ đồ 5 (Độ cảm biến DC12V) để tự động hóa.
Tại sao? cung cấp sự tích hợp liền mạch với hệ thống chiếu sáng nhà trong khi đảm bảo an toàn.
